冰箱温度控制器接线图？？
在电冰箱的维修过程中，温控器接线的错误是件常事，特别是在涉及三个接线端子时，出错的可能性更高。在更换配备三个接线端子的温控器时，务必确保按照温控器旁标记的颜色与“H、L、C”或“6 、3 、4 ”数字进行正确连接，任何错误都将导致温控器无法正常工作。
电冰箱的温控器上设有H、L、C三个接线端子，其中H和L用于手动开关，L和C则用于温控开关，电源线应连接到H或L，而C则应连接到压缩机。
另外，还有一些温控器可能使用“6 、3 、4 ”的标记，其中6 和3 作为手动开关，3 和4 作为温控开关，电源线应连接到6 或3 ，4 则连接到压缩机。
补充说明：温度控制器的电子元件会根据不同的温度状态，通过不同的工作原理向电路提供温度数据，以便电路能够采集这些数据。
在电冰箱中，温控器的H端是公共脚，L端是连接加热丝的脚，C端是连接压缩机和加热丝的脚。
H-L之间是开关回路，L-C之间是制冷回路。
如果L和C接反，可能会导致不停机的问题。
在某些冰箱中，L端会先连接一个节电开关，然后再连接加热丝。

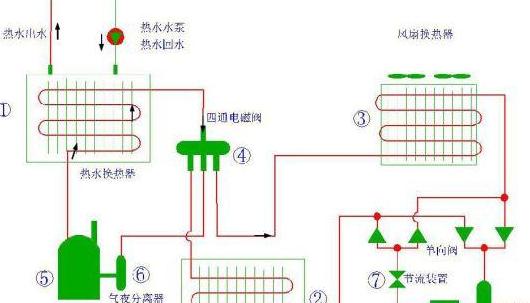

而压缩机、冷凝器、干燥过滤器和毛细管则共同作用，确保制冷剂在蒸发器中从高压气体状态转化为中温低压的液体状态，然后再次送回蒸发器进行吸热气化，从而实现制冷的连续循环。
冰箱压缩机接线图具体的接法是怎样的
一般情况下，冰箱压缩机的电路连接涉及三个接点：公共接点（C）、工作接点（R）以及启动接点（S）。以下是这些接点的连接指南：首先，识别出这三个接点。
一般情况下，公共接点C与工作接点R之间的电阻值最小，而公共接点C与启动接点S之间的电阻值稍高，两者之和即为工作接点R与启动接点S之间的电阻值。
在接线过程中，电源的零线应直接连接到公共接点C。
启动电容的一端应连接到启动接点S，另一端则与工作电容及电源的火线相接，而工作电容的另一端则接到工作接点R。
不同型号的冰箱压缩机，其接线方法可能有所不同。
在接线前，请务必查阅冰箱的使用手册或压缩机的标识，以确保正确接线。
若对此感到不确定，请考虑联系专业技术人员进行操作，以避免因接线不当造成压缩机损坏或潜在的安全隐患。
