普通焊条能焊接不锈钢吗？
普通焊条不能焊接不锈钢。焊接不锈钢时注意事项如下： 1、接地板采用不锈钢板 连接工件时，不要连接到工件的重要表面，以免造成损坏。
产生电弧并损坏表面。
2、焊接时，不允许在加工设备或工件未焊接表面引弧。
电弧必须在焊缝前面引燃。
3、如有可能，对接焊缝应水平焊接。
角焊缝应采用船形或水平位置焊接。
4·固定牢固。
使用压板将工件压紧并固定在平台或其他非常坚固的支撑物上。
5、点焊临时支撑，避免变形。
防变形板、防变形环等 焊接完毕后，打磨临时支撑焊缝，去除临时支撑。
6、对于不对称焊缝的焊缝，将它们点焊在一起，两侧交替焊接。
7、浸焊：将工件放入水槽中，使待焊焊缝与水接触进行焊接。
8、采用合理的焊接顺序：先焊收缩量大的焊缝。
容器焊接时，焊接顺序应为先纵焊，后环焊，以减少焊接应力。
采用对称焊接操作方法、分段焊、跳焊和反向分段焊，以减少焊接应力，减少焊接变形。
9、使用小直径焊条：电流较小，焊条不会横向晃动。
在保证良好熔合的同时，采用更快的焊接速度来减少热输入。
10、多层焊接时，层间焊缝必须间隔30-50mm。
每层焊缝必须彻底清除熔渣，检查焊缝，层间温度必须保持<100°。
C、为加快冷却速度，可在每层焊锡后用水冷却或背面浇水。
11、对于耐腐蚀性要求较高的焊缝，与介质接触的焊缝应最后焊接。
12、焊缝结束时，必须填满电弧坑，并密封焊缝末端。
普通焊条可以焊接不锈钢吗？

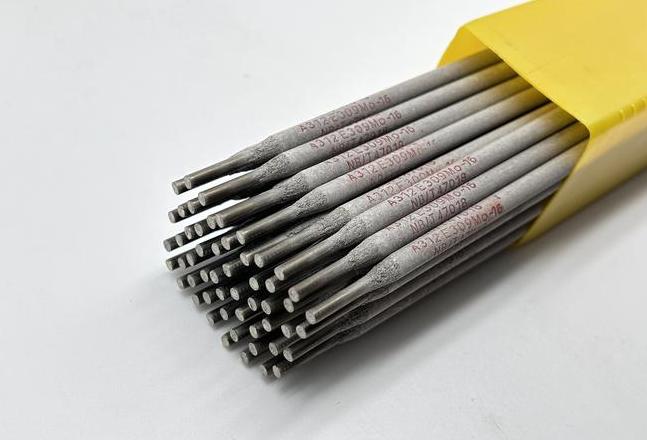

普通焊条可用于焊接不锈钢，但所得焊缝可能更容易生锈。焊条由焊芯和焊管组成。
根据应用要求的不同，焊芯的材质也不同。
焊芯的成分对焊缝金属的性能有直接影响，因此必须尽可能减少有害元素。
焊接碳钢和低合金钢时，一般选用低碳钢作为焊芯，并添加锰、硅、铬、镍等元素以改善性能。
低碳焊芯有助于提高焊丝的塑性，从而有利于拉拔工艺，同时减少焊接过程中产生的CO气体和飞溅，提高焊缝金属的凝固温度，更有利于仰焊。
运营。
选择焊条时，应考虑以下几点： 1、焊缝金属的力学性能和化学成分：对于普通结构钢，焊缝金属的抗拉强度相当于或略高于母材金属的焊条。
一般都会选择。
对于合金结构钢，可以选择合金成分接近母材金属的焊条，特别是如果焊缝金属要具有特定的合金成分。
2、焊接构件的性能和工作条件：焊接承受载荷和冲击的构件时，除满足强度要求外，还应选用抗冲击性和塑性较高的焊条。
对于与腐蚀介质接触的部件，应采用不锈钢或其他耐腐蚀的电极。
对于高温、低温或耐磨环境等特殊工况下的零件焊接，应选用相应的专用焊条。
3、焊接结构的特点及受力情况：对于形状复杂、刚度较高的厚焊接板，焊接时由于内应力较大，容易产生裂纹。
因此，应选择抗裂性能好的低氢碱性焊条。
对于难以清洗的焊接部位，应选择对铁锈、水垢和油污不敏感的酸性焊条。
焊接不能翻转的部位时，应选择适合全位置焊接的焊条。
