单相电能表的接法

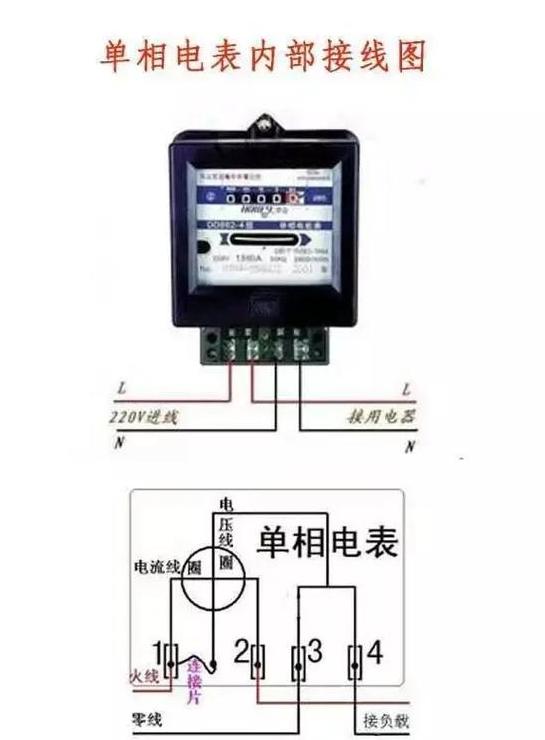

普通家庭中使用的单相电表具有4 个接口，接线如下：（在正常情况下，仪表接线上的外壳上有一个接线图，只需查看接线图并连接。） ，2 是线的寿命，3 是中性线，而4 是中性线。
1 和3 连接外部2 2 0V电源，以及2 和4 连接家用电器。
高级信息：用于主动电光的单相电表：准确的测量和模块化小体积（1 8 mm），可以轻松安装在各种端子分配箱中。
火车类型的安装，较低的接线，与微型断路器完美匹配。
直观且容易 - 阅读机械显示会降低意外功率中断期间数据丢失的风险。
无需外部工作能力。
广泛的工作温度范围。
千瓦时主动电计量。
子计算/成本提供/内部会计。
脉冲输出遥控器。
它适用于商业建筑和公共基础设施建筑物，并且意识到不同区域或不同建筑物负载的电力消耗的测量和统计数据。
它适用于用于各种生产或各种工业建筑和内部会计的电力统计数据。
随着我国经济的迅速发展，各行各业对电力的需求正在增加，并且在不同时间消耗不平衡的电力现象变得越来越严重。
为了减少我国的电源和需求之间日益严重的矛盾，调整负载曲线并改善电力消耗不平衡的现象，峰值，平坦和山谷电价完全实施，”切开并填充山谷”，并提高国家用电的效率是合理的。
使用电源，中国多个地区和城市的电力部逐渐推出了多率电表，以资助消费者消费者消费者的消费。
参考来源：百度百科全书 - 单相电表
【单相电度表】单相电度表电的接线方法 单相电度表的工作原理
[单相功率计]单相电表接线方法。该电压适用于线圈，电流线圈，转换，齿轮，计量设备等，以及2 2 0V公共设备。
仪表与铝盘上的电压和电流线圈产生的AD电流的相互作用，该电压和电流线圈导致旋转铝盘并通过齿轮传输和仪表测量电能。
单相功率计后单相功率计的工作连接到原理电路，电压通过U电压线圈产生替代的磁流，并通过铝盘并返回到电压线圈芯； 我产生了通过电流线圈的替代磁流，两次穿过铝盘。
磁反流板由钢板制成，其下端被扩散到铝制盘中，该圆盘对应于电压组件的铁核柱，后者形成了工作通量电路。
磁流和ED电流之间的相互作用会产生旋转扭矩，从而导致铝光盘。
单相功率表接线方法是用电表的两种接线方法：跳入和直接进程。
两种方法的内部原理是相同的。
电表有一个接线盒，并根据说明进行连线。
对于低压和小电流电路，电表可以直接连接； 该载荷与二级电流线圈相关联，并在系列中与主和电压变压器电压变压器连接。
负载并联连接，并且次级电压与线圈并联。
选择单相功率计时，您需要根据工作选择单相或三相动力计，并且额定电压和电流应与负载匹配。
安装功率计时，应安装在功率分配设备下方，中锋距离地面1 .5 〜1 .8 米，并且具有各种电价的空间不少于2 00毫米。
相同电的价格应同时安装。
在安装过程中，手表主体必须垂直，否则准确性将受到影响。
接线时，请按照说明和接线图，请注意功率相序列以确保接线正确，然后关闭开关。
220v电表接线进出接入法
1 “ 2 2 0V三线”的接线方法是单相活动仪表的接线方法。特定的接线方法将在稍后详细说明。
2 单相电表单相主动电表的工作原理（也称为单相电表）由端子，电流线圈，电压线圈，计量转盘和计数器组成。
只要电流线圈通过电流，电压线圈也会同时。
当施加电压时，转盘会通过电磁力旋转。
单相电表中有5 个端子，两个端子在仪表内部用一个连接件短路。
因此，只有4 个单相电表的外部端子，即终端1 、2 、3 和4 由于电表的不同模型，每种仪表的接线图在铅盖中有4 个端子。
示意图如下：左转| 右转3 单相仪表1 的接线方法。
直接访问方法：流过仪表的电流不足以燃烧电流线圈。
使用此连接方法。
单相电表中有四个端子，数字1 、2 、3 和4 从左到右编号（如下所示）。
通常有两种类型的接线：1 、3 和3 连接到传入的电线，2 和4 连接到传出线； 一种是将传入线连接到1 和2 ，而传出线则以3 和4 的速度连接。
无论连接方法如何，相位线（活线）必须连接到仪表当前线圈的端子。
左转| 右转2 变压器访问方法：使用单相电量表测量具有大电流的单相电路的电力消耗时，应将电流变压器用于电流转换，并且应将电流变压器连接到 力量。
有两种连接度仪表的电流线圈的方法。
（1 ）当5 和1 在单相电表中结束时，连接方法没有断开连接。
由于仪表中的短连接器没有断开连接，因此禁止变压器的K2 端子接地（如下所示）。
左转| 右转（2 ）连接方法断开单相仪表的5 和1 端的短连接器时。
由于仪表中的短遗迹已断开连接，因此应将变压器的K2 端子接地。
同时，电压线圈应连接到电源的两端（请参见下图）。
左转| 右转
