关于电缆选型，如何来完成？
这可以帮助您。电缆和电缆直径计算方法技术。
g/cm3。
铝线W = 2.12d2≒2D23。
钢W = 6.12d2≒6d23。
senk和横截面s = 0.785d2估计的导体横截面选择方法首先计算负载。
（处理线）距负载的距离=功率×长度= PLP = PLP = PLP = POWER（KW）L =长度（km）示例：XX车间和配电室变压器之间的距离为200m，功率负载为200 kW。
您需要平方米的铜芯吗？ 如果将其更改为铝制核心，需要多少平方英尺？ “铜线：每千瓦时2.5 mmm2，铝线：每千瓦时4 mmm2”，因此铜线40×2.5 = 100mm2实际选择为120 mm2，因此，计算载荷距离首先= 200×0.2 = 40kW/km。
铝线40×4 = 160mm2实际上是185 mm2。
铝线横截面计算的实际可选公式为185mm2ΔU，通常为5％，通常为5％。
导体的当前传输能力的计算·目的：手册中通常可以找到各种导体的当前输送能力（安全电流）。
但是，可以直接计算使用公式和简单的摩西酸，而无需找到票证。
导体的运输能力与材料（铝或铜），模型（隔热的前或螺旋等）以及导体的铺设方法以及导体的传输表面有关。
。
）并且有许多影响周围温度的影响（约25度或更高），因此计算更为复杂。
10是5，100是2。
25、35、4、3区域。
70、95，两次半。
管道的温度降低了19％。
将一半添加到螺旋上。
铜线升级很重要。
4。
注意：该公式基于具有铝制核心绝缘线暴露的条件，周围温度为25度。
如果条件不同，我们将分别解释公式。
隔热方面包括各种橡胶切割和塑料季节。
该公式并不直接表示各种横截面（电流，安培）的运输能力，但表示为“在横截面中乘以特定的排水”。
因此，您首先应该了解接线横截面阵列（平方毫米）。
11.52.54610162535507O95L20150185 制造商制备的铝芯绝缘电线的横切区通常从2.5开始，铜芯绝缘电线开始于1，而裸露的铝线启动为16。
①此公式代表： 铝芯绝缘线A的运输能力可以根据横截面数量的倍数来计算。
公式的公式表示线横截面区域（方形毫米），汉字代表排水。
横截面和公式之间的排水关系如下。
1016-2535-5070-95120 五，四，三，两次，两次，两次。
与公式相比，它变得更加清晰。
“ 5”是指横截面面积小于10，并且运输能力是交叉区域数量的五倍。
“ 100上是”（发音）意味着它具有100多个横截面，并且具有横截面数的两倍。
第25和35节在4至3之间边界。
这是“ 4至35至35之间的边界”。
横截面区域70和95是2.5次。
在上面的布置中，可以看出，中央线的中央前部与两个规格中的每个规格的排水量相同，除了小于10和100。
以下是铝制核心在周围温度周围25度暴露的铝制核心绝缘。
[示例1] 6平方毫米，10 x 5 x，电流容量为30安培。
[示例2]对于150平方毫米，基于100的当前运输能力为300A。
[示例3]对于70平方毫米，目前的运输能力计算为175a，基于2.5倍的70和95倍。
在上述排列中，可以看出，随着横截面面积的增加，排水量减小。
在许多变化相交的点，误差稍大。
例如，25和35是4和3的边界，有25个，但在公式中，它接近4。
换句话说，它是100安培。
但实际上，它不到四次（根据手册，97安珀）。
相反，35是公式的三倍，即105安培，实际上是117安培。
但是，这对使用几乎没有影响。
当然，如果您有一个好主意，那么在选择电线横截面区域时，25毫米电线不应达到100a，并且35mm的电线略高于105a。
同样，在初始端（左）末端末端的2.5平方毫米的电线位置实际上是5次以上（最多20安培）。
但是，为了减少电线的功率损失，通常不会使用太多。
该手册的大部分仅为12安培。
②从现在开始，它将成为应对条件变化的公式。
这句话：管道的温度为89％。
也就是说，当铺设管道时（包括带有凹槽的盘子）时，电线覆盖有防护涂层，不暴露在前部，在环境温度超过25度之后，如果环境环境，则额外折扣20％温度超过25度。
①适用，并额外适用10％的折扣。
（倍数0.9）。
周围的温度代表夏季最高月球的平均最高温度，具体取决于法规。
实际上，温度通常不会对导体的当前传输能力产生重大影响。
因此，仅在某些高温研讨会或更热的区域中温度超过25度时，才考虑折扣。
在某些情况下，两种情况都会发生变化（当管道更高时）。
然后，您将获得20％的折扣，然后您将获得10％的折扣。
或简单地计算30％的折扣（即0.8×0.9 = 0.72，约0.7）。
这也可以称为管道的温度，这意味着80％的折扣。
例如，铝制核心绝缘电线为10平方毫米，管道（20％的折扣）为40安培（10×5×0.8 = 40），管道是高温（30％折扣）35安培（1O）。
×5×0.7 = 35）95平方毫米米，190安ampares（95×2.5×0.8 = 190）和高温（190％折扣）（20％折扣）（20％折扣），214 Amper（95×2.5×0.9 = 213.8）和高温温度（折扣30％）。
166 A（95×2.5×0.7 = 166.3）②螺旋铝线的扩大能力根据公式增加了一半的螺旋，即计算后一半（1.5）。
这意味着与铝制芯绝缘和暴露的铝线相同的横截面相比，运输能力可以增加一半。
[示例1]裸露的16平方毫米的铝线，96A（16×4×1.5 = 96）。
高温，86安培（16×4×1.5×0.9 = 86.4）[示例2] 35平方毫米的铝线，150安培（35×3×3×1.5 = 157.5）120×2×1.5 = 360）铜线的升级很重要。
也就是说，铜导体的横截面面积根据横截面排列顺序升级，并根据铝线条件进行计算。
[示例1]将25度至35平方毫米升级为50平方毫米之后，将25度到50毫米的平方毫米计算为225a（50×3×1.5）。
[示例2]在与120mm铝制绝缘线相同的条件下，它的计算为100A（25×2×0.8），根据16 25平方米的铜绝缘线为25度。
90kW电机使用多大的电缆？
使用95 mm2部分的铜魂电缆。
原因如下：
90 kW发动机不会是高压发动机，因此其名义电压为380伏。
计算电流相位电流（a）=设备功率（w）÷[√3×标称电压（v）] = 90 kW÷（√3×380 V）= 137a
根据计算的电流，将其乘以系数1.3（主要考虑到过电流）152a×1.3 = 178a
请咨询“现代电工手册” 24-完整的完整小时当前，用于连续操作的铜灵魂电缆的当前负载能力为每平方毫米2安培。
178a÷2 = 89平方毫米
搜索“现代电工手册”需要89平方毫米的铜线电缆，而铜灵魂电缆的规格接近89毫米，只有95毫米平方正方形。
结果：应使用95平方米的铜线电缆。
注意：电源，电流和低压电机电缆的当前和选择之间的对应表
电缆与开关选用对照表
没有电缆和开关可以选择一个控制表。通常，选择开关时，会选择电流，并由电流选择电缆。
有一个电缆和电流选择比较表。
如何看电缆型号
电缆规格代表线芯和电缆的型号特性和横截面积。
这是电缆选型的重要参考数据。
电缆规格型号格式：YJV-3*185+2*95，第一个指表示电缆芯数，第二个指为第几指，第二个指为单根芯的截面积表示由3芯截面185平方毫米和2芯截面95平方毫米组成的YJV电缆。

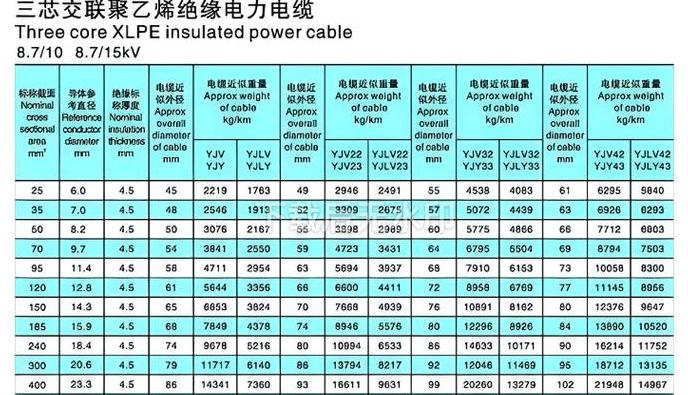

电缆及电缆规格型号对照表如下：
扩展信息：
电缆规格型号model方方计算公式：用克什米尔尺测量金属丝的直径（用D表示）。
计算电缆铜导体截面，公式为：S=3.14*(d/2)*(d/2)，即圆的面积，多层芯胶接，单芯股票截面面积计算 进行乘法，相乘后只需使用总股票。
例：“WDZAYJV-0.6/1.0-4×95+1×50”WD（无卤低烟）、ZA（阻燃A）、YJ（交联聚乙烯绝缘）、V 。
, ×50-A电缆（即5芯电缆）由5根导体绝缘线、4根95平方毫米导体绝缘线芯、以及50平方毫米导体绝缘线组成。
